Ручной станок для изготовления пазов

Ручной станок для изготовления пазов(мостиков)

Ручной станок для стальных линеек ADW-22 создает чистые, одинаковые пазы (мостики) без использования электроэнергии, представляя собой высокоэкономичное и удобное в эксплуатации решение.

Его прочная конструкция гарантирует годы безотказной работы. Быстрое позиционирование заготовки и безинструментальная регулировка глубины паза позволяют выполнять переналадку в кратчайшие сроки, что делает этот станок ценным приобретением для любого штамповочного цеха.

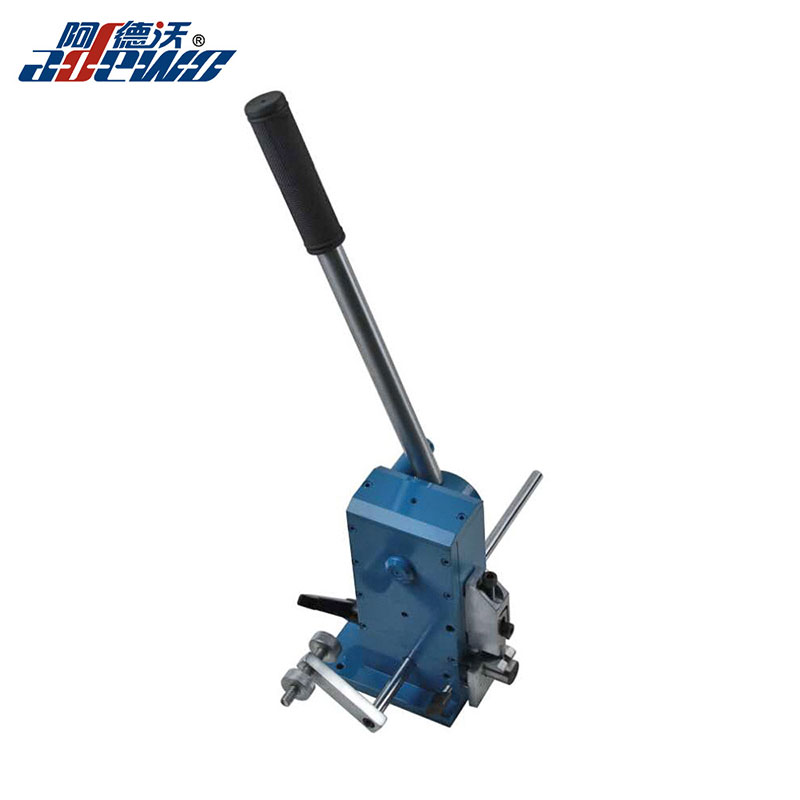

Фотография ручного станка (ADW-22) для ознакомления:

1. Технические характеристики ручного станка для изготовления пазов(мостиков)

Номер модели: ADW-22-2PT

Макс. толщина обрабатываемой линейки: 0,71 мм (2 pt)
Высота мостика: 5–20 мм
Ширина мостика: 3–6 мм
Габариты станка: 370 × 450 × 510 мм
Вес нетто: 12,6 кг
Вес брутто: 16 кг

2. Особенности ручного станка

• Максимальная толщина линейки — 0,71 мм (2 pt), что обеспечивает совместимость со стандартными линейками, применяемыми в производстве вырубных штампов.

• Диапазон высоты (глубины) мостика — регулируется в пределах от 5 мм до 20 мм. Это позволяет подстраиваться под различную высоту линеек и зазоры подложки. Регулировка глубины выполняется без использования инструментов и занимает всего несколько секунд.

• Диапазон ширины мостика — от 3 мм до 6 мм (стандартный квадратный паз). Данный диапазон охватывает наиболее распространенные размеры мостиков; другие размеры (например, 6 мм, 8 мм) и круглая форма паза доступны по запросу.

3. Ручной ручной станок — идеальное решение для:

• Производителей вырубных штампов

• Полиграфических предприятий и заводов по производство упаковки

• Мастерских по сборке штамп-форм (вырубных оснований)

• Всех, кому необходимо доступное ручное решение для пробивки мостиков в штанцевальных линейках

4. ADEWO — комплексные решения для производства вырубных штампов

• Высокоточная резка — лазерные станки для резки штамп-форм, обеспечивающие точную обработку фанерных оснований.

• Автоматическая гибка — автоматические гибочные станки для стабильной и высокоскоростной гибки стальных линеек.

• Биговально-резальные машины — для профессионального нанесения биговочных каналов и резки.

• Ручные станки — механическое оборудование для ремонта линеек, пробивки пазов (мостиков), подрезки усов и мелкосерийной гибки.
